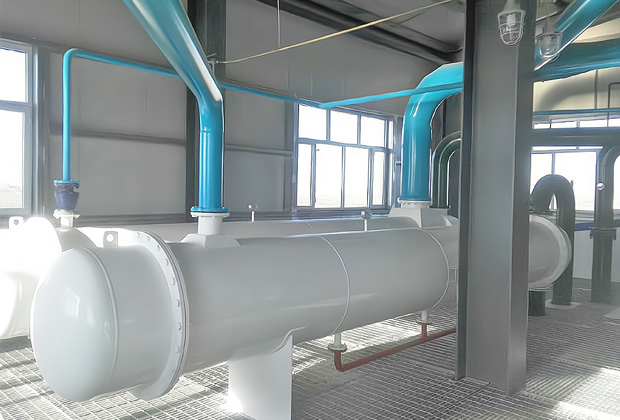

目前使用的冷凝器有列管式冷凝器、喷淋式冷凝器等及近年发展起来的板式冷凝器等，其中以列管式冷凝器较为普遍。列管冷凝器的类型很多，如图所示，是卧式列管冷凝器，在浸出设备中应用较广泛。

冷凝器的操作及维护保养要点

1.在浸出各工序通知开车时，相应各冷凝器应事先打开冷却水进、出口关的阀门，使冷凝器处于运行状态，以防未冷凝的溶剂气从尾气出口外窜，造成溶剂增加。

2.在操作中冷凝器所用的冷水温度尽可能维持在25℃以下，换热后的水温不超过35℃（夏季不超过40℃），自冷凝器流出的冷凝液温度不超过40℃（夏季不超过45℃）。但若水源困难，得不到温度较低的冷却水时，则出水温度可稍微提高，但应同时加强检查清垢，以防溶剂增加。

3.在生产时若发现冷凝器出水温度与进水温度相差较小，而冷凝液温度较高，则可能是冷凝器结垢严重或折流板腐蚀造成短路引起的；若发现水中带有溶剂，表明冷凝器有渗漏。不管是那种情况，应立即停车检修，正常后再开车。

4.对于蒸烘冷凝器要特别注意混合蒸汽中的含粕末情况，如混合汽中含粕末较多，轻则可能造成冷凝器结垢严重，重则含粕末较多的冷凝液进入分水器可能将分水器的防虹吸管堵塞，进而使溶剂被虹吸而随废水外逸。

5.各冷凝器的相应设备在停车半小时后，方可停冷凝水。停车时,若气温较低，则应放空冷凝器中存水，以防冰冻损坏设备。

冷凝器常见故障及处理方法
